Муфельная печь своими руками — устройство расчеты и инструкция по изготовлению печи для плавки

Муфельная печь — это тип печи, который используется для различных термических процессов, таких как плавка металлов и обжиг керамики. Они обеспечивают высокую температуру и удерживают ее внутри специального камня, называемого муфель. Кроме того, муфельная печь может иметь различные секции и устройства для контроля температуры и времени нагрева.

Изготовление муфельной печи своими руками может быть интересным и полезным проектом для любителей металлургии и керамики. Он позволяет создать инструмент, который в дальнейшем можно использовать для реализации различных творческих и производственных идей. Однако, перед тем как приступить к изготовлению печи, необходимо провести расчеты и составить подробный план действий.

В этой статье мы представим устройство и принцип работы муфельной печи, а также подробную инструкцию по ее созданию. Мы рассмотрим необходимые материалы, инструменты и технические аспекты процесса изготовления. Кроме того, предоставим советы по безопасности и спецификации технических параметров печи.

Муфельная печь своими руками

Муфельная печь — это специальное устройство, предназначенное для плавки и нагрева различных материалов при высоких температурах. Она часто используется в лабораториях и производственных помещениях для проведения различных процессов, таких как плавка металлов, нагрев керамики и стекла, сжигание образцов и других материалов.

Если вам нужна муфельная печь, но нет возможности или желания покупать готовое устройство, вы можете сделать ее своими руками. В этом разделе мы расскажем вам, как устроена муфельная печь и как можно изготовить ее самостоятельно.

Основными компонентами муфельной печи являются сама муфельная камера, нагревательный элемент и система управления. Муфельная камера обычно изготавливается из огнеупорного материала, такого как керамика или специальные огнеупорные кирпичи. Внутри муфельной камеры располагается нагревательный элемент, который может быть сделан из термопар или электронагревательных элементов.

Для изготовления муфельной печи вам потребуются следующие материалы и инструменты:

• Огнеупорные материалы (керамика, огнеупорные кирпичи)
• Нагревательный элемент (термопары или электронагреватели)
• Металлическая оболочка для муфельной камеры
• Теплоизоляционные материалы (шамотная вата, огнеупорные плиты)
• Электрическая проводка и элементы управления температурой
• Инструменты для работы с материалами (нож, пилка, сверла и т.д.)

Процесс изготовления муфельной печи своими руками может быть сложным и требует навыков работы с огнеупорными материалами и электричеством. Перед началом работы рекомендуется ознакомиться с подробной инструкцией или проконсультироваться с опытным специалистом.

Важно помнить, что муфельная печь работает при высоких температурах и может быть опасной, поэтому необходимо соблюдать меры безопасности при эксплуатации. Необходимо следить за температурой, избегать контакта с горячими поверхностями и использовать специальную защитную одежду и средства защиты.

При правильном изготовлении и использовании муфельная печь своими руками может быть полезным инструментом для различных технических и научных задач. Она позволяет получить высокие температуры и контролировать процессы плавки и нагрева, что открывает широкие возможности для исследований и производства.

Устройство муфельной печи

Муфельная печь — это устройство, которое используется для выполнения высокотемпературной обработки различных материалов, таких как стекло, металлы, керамика и другие. Печь получила свое название от муфельной камеры, которая является ключевым компонентом печи.

Муфельная камера:

Муфельная камера представляет собой специальное отделение внутри печи, выполненное из термостойкого материала, такого как керамика или кварц. Она предназначена для размещения обрабатываемого материала и поддержания высоких температур.

Нагревательные элементы:

В муфельной печи используются нагревательные элементы, которые обеспечивают достижение и поддержание высокой температуры внутри печи. Эти элементы обычно выполнены из материалов, таких как кантал или молибден.

Контрольная система:

Муфельные печи обычно оснащены контрольной системой, которая позволяет установить и поддерживать необходимую температуру внутри печи. Контрольная система может быть механической или электронной, в зависимости от модели печи. Она позволяет установить температурный режим, следить за его изменением и вносить необходимые корректировки.

Интегрированная система охлаждения:

Для обеспечения безопасности и предотвращения повреждений муфельной печи, она может быть оснащена интегрированной системой охлаждения. Эта система позволяет быстро снизить температуру муфельной камеры после окончания процесса обработки и обеспечить безопасное условие для открытия печи и извлечения обрабатываемого материала.

Вакуумная система (опционально):

Некоторые муфельные печи могут быть оснащены вакуумной системой, позволяющей проводить обработку материалов в безвоздушной или контролируемой атмосфере.

В целом, устройство муфельной печи может варьироваться в зависимости от модели и цели использования. Однако, вышеуказанные компоненты являются основными и характерными для многих муфельных печей.

Базовая структура печи

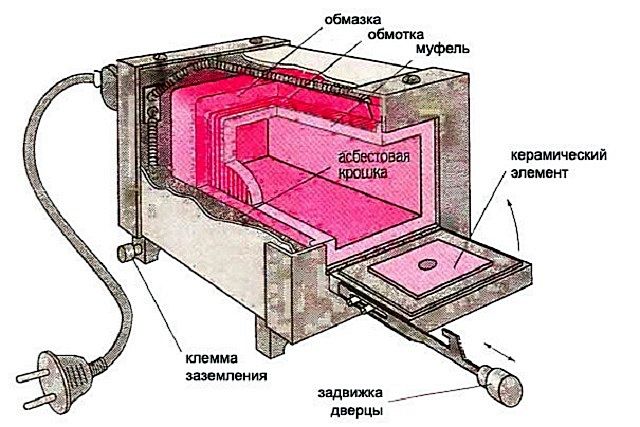

Муфельная печь состоит из нескольких основных частей:

• Камера нагрева — это основная часть печи, в которой происходит процесс плавки и нагрева материалов. Она выполнена из специального огнеупорного материала и имеет форму прямоугольного параллелепипеда с закрытыми сторонами, чтобы сохранить высокую температуру внутри.
• Муфель — это часть печи, в которой помещаются материалы для плавки. Муфель может быть съемным или частью стационарной камеры нагрева. Он изготавливается из такого же огнеупорного материала, как и камера нагрева.
• Тэновый нагреватель — это модуль, который обеспечивает нагрев печи до нужной температуры. Он состоит из нагревательных элементов (тэнов), которые размещаются вокруг камеры нагрева и муфеля.
• Терморегулятор — это прибор, который контролирует и поддерживает температуру внутри печи. Он позволяет устанавливать нужную температуру и автоматически включать и выключать нагревательные элементы для поддержания заданной температуры.
• Изоляция — это слой изолирующего материала, который окружает камеру нагрева и муфель. Он предотвращает рассеивание тепла и позволяет достичь высоких температур внутри печи.

Печи для плавки могут иметь и другие дополнительные элементы, в зависимости от их конкретного назначения и характеристик.

Особенности муфеля

Муфельная печь является одним из наиболее эффективных и универсальных инструментов для плавки и нагрева металлов, стекла и керамики. Однако, чтобы печь работала эффективно и долго служила, следует учесть некоторые особенности муфеля.

Вот некоторые из них:

1. Материал: Муфельная печь выполняется из специальных огнеупорных материалов, которые могут выдерживать высокие температуры. Силикаты, огнеупорный кирпич, карбид кремния и другие материалы используются для изготовления муфельного блока и стенок печи.
2. Герметичность: Муфельная печь должна обеспечивать герметичность, чтобы предотвратить выход газов и жидкостей. Это особенно важно при работе с реактивными материалами или при плавке металлов с высокой концентрацией летучих компонентов. Герметичность достигается за счет тщательной установки и герметизации дверцы муфеля.
3. Температура: Муфельная печь способна достигать очень высоких температур, что позволяет плавить и обрабатывать металлы с высокими температурами плавления. Однако, необходимо учитывать температурный режим работы, чтобы избежать перегрева материалов и повреждения печи.
4. Теплоизоляция: Муфельная печь должна быть хорошо теплоизолирована, чтобы минимизировать потери тепла и обеспечить равномерное нагревание рабочей камеры. Для этого используются специальные теплоизоляционные материалы, например керамическое волокно или огнеупорные плиты.
5. Управление: Современные муфельные печи часто оснащены системами управления, которые позволяют программировать температурный режим и время работы печи. Это позволяет автоматизировать процесс плавки и обеспечить более точные результаты.

Важно учитывать все эти особенности при выборе и эксплуатации муфельной печи. Это поможет достичь наилучших результатов в плавке и обработке материалов.

Работа с нагревательными элементами

При изготовлении муфельной печи своими руками необходимо учесть выбор и работу с нагревательными элементами. Важно правильно подобрать материал нагревательных элементов и обеспечить их надежную и безопасную работу.

Основные требования к нагревательным элементам:

• Высокая температура нагрева: нагревательные элементы должны выдерживать высокие температуры, не деформируясь и не поражая долговременным воздействием высоких температур.
• Стабильность нагрева: нагревательные элементы должны равномерно нагревать печь и поддерживать заданную температуру без больших колебаний.
• Низкое сопротивление: чтобы достичь высокой температуры, нагревательные элементы должны иметь низкое сопротивление, чтобы не возникали большие потери напряжения и нагревальные элементы работали эффективно.
• Устойчивость к окружающей среде: нагревательные элементы должны быть устойчивыми к воздействию различных химических элементов и материалов, с которыми они могут взаимодействовать при работе печи.

Расчет и выбор нагревательных элементов зависит от требуемой мощности нагрева печи, температуры нагрева и других параметров. В качестве нагревательных элементов можно использовать различные материалы, такие как спираль Кантал, керамические нагревательные элементы, силиконовые нагревательные элементы и другие.

При работе с нагревательными элементами необходимо соблюдать безопасные меры предосторожности:

1. Избегайте повреждения нагревательных элементов во время установки и эксплуатации печи.
2. Не подвергайте нагревательные элементы резким температурным изменениям, чтобы избежать их разрушения или деформации.
3. Правильно подсоединяйте нагревательные элементы к источнику питания и контроллеру для обеспечения надежного и стабильного нагрева.
4. Регулярно проверяйте работу нагревательных элементов и производите их замену при необходимости.

Правильный выбор и работа с нагревательными элементами существенно влияют на надежность и эффективность работы муфельной печи. При соблюдении всех требований и мер предосторожности, используя подходящие нагревательные элементы, вы сможете создать надежную и эффективную муфельную печь для своих нужд.

Расчеты для изготовления печи

Перед началом изготовления муфельной печи необходимо провести несколько расчетов, чтобы определить размеры и параметры будущей печи.

Важными расчетами являются:

1. Расчет теплопотерь печи. Для этого необходимо учесть материалы, из которых будет состоять печь, толщину стенок и крыши печи, а также качество утеплителя.
2. Расчет объема камеры печи. Он зависит от запланированного объема заготовок или расхода расплавленного металла и нужно учесть запас воздуха, чтобы обеспечить нормальное горение.
3. Расчет толщины стенок печи. Он зависит от выбранного материала и температуры, которая будет достигаться в печи.
4. Расчет параметров горелки. Если необходимо установить горелку в печи, то нужно провести расчет ее мощности и уровня загазованности, чтобы обеспечить эффективное сжигание топлива и минимизировать выбросы вредных веществ.

Также важно учесть особенности расчетов для конкретного типа печи (электрической или газовой) и его предполагаемое использование (плавка металла, обжиг керамики и т.д.).

Все расчеты должны быть выполнены в соответствии с требованиями безопасности и нормами пожарной безопасности.

При необходимости, рекомендуется обратиться к специалистам, которые помогут сделать расчеты и дадут рекомендации по изготовлению печи.

Расчет габаритов печи

Перед началом изготовления муфельной печи необходимо провести расчеты и определить габариты печи, чтобы она соответствовала требуемым техническим характеристикам и нуждам процесса плавки.

При проектировании печи учитываются следующие параметры:

1. Вместимость печи: необходимо определить необходимый объем рабочей камеры для плавки требуемого количества материала.
2. Размеры заготовок: рекомендуется учесть предполагаемый размер и количествово заготовок, которые планируется плавить за одну загрузку печи.
3. Толщина изоляции: для обеспечения эффективной работы печи необходимо правильно подобрать толщину изоляционного слоя.
4. Температурный режим: в зависимости от требуемых температурных условий, расчет габаритов печи включает определение высоты, ширины и длины рабочей камеры.

Важно учесть, что габариты печи необходимо выбирать с запасом, чтобы учесть возможность установки и обслуживания оборудования внутри печи, а также обеспечить надежность и безопасность работы.

При расчете габаритов печи рекомендуется использовать таблицы и формулы, примеры которых приведены ниже:

Параметр	Единицы измерения	Формула
Объем рабочей камеры	м3	V = L * W * H
Площадь поверхности печи	м2	S = 2 * (L * W + L * H + W * H)
Толщина изоляции	м	d = tin — tout

Где:

• V — объем рабочей камеры
• L — длина рабочей камеры
• W — ширина рабочей камеры
• H — высота рабочей камеры
• S — площадь поверхности печи
• d — толщина изоляции
• t_in — внутренняя температура печи
• t_out — наружная температура печи

Расчет габаритов печи требует внимательности и учета всех факторов, связанных с плавкой материала, чтобы печь была эффективной, продуктивной и безопасной в использовании.

Расчет нагрузки и мощности

Расчет нагрузки и мощности муфельной печи является важным этапом при ее проектировании и изготовлении. Нагрузка печи определяется объемом плавильного материала, который требуется нагреть, а мощность — количеством тепла, которое необходимо выработать для достижения нужной температуры.

Для определения нагрузки печи необходимо знать массу плавильного материала и его плотность. Например, плавка металлических заготовок требует знания их массы. Для расчета нагрузки печи используется следующая формула:

1. Нагрузка = масса плавильного материала * плотность плавильного материала

После определения нагрузки печи необходимо произвести расчет мощности. Для этого учитываются коэффициенты, которые зависят от температуры плавки, материала плавильной камеры, толщины стенок и слоя изоляции печи.

Формула расчета мощности печи имеет вид:

Температура плавки материала	Коэффициент
500°C	0,35
1000°C	0,5
1500°C	0,7

Итоговая формула для расчета мощности печи:

1. Мощность = нагрузка * температура плавки материала * коэффициент

Таким образом, проведя необходимые расчеты по нагрузке и мощности, можно определить размеры и характеристики печи, чтобы она соответствовала требуемым условиям для плавки материала.

Расчет продолжительности работы печи

Продолжительность работы муфельной печи зависит от нескольких факторов, таких как тип и объем загрузки, температура плавки, материал, из которого изготовлена заготовка, и энергетическая мощность печи.

Для расчета продолжительности работы печи можно использовать следующую формулу:

Продолжительность работы печи (в часах) = объем загрузки (в кг) / энергетическая мощность печи (в кВт) х коэффициент перевода

Коэффициент перевода зависит от характеристик печи и материала, из которого изготовлена заготовка. Обычно используют следующие значения:

Материал заготовки	Коэффициент перевода
Сталь	0,2
Железо	0,15
Алюминий	0,1

Например, если у нас есть муфельная печь мощностью 10 кВт и мы плавим стальную заготовку весом 100 кг, то продолжительность работы печи составит:

Продолжительность работы печи = 100 кг / 10 кВт х 0,2 = 10 часов

Этот расчет позволяет определить примерное время работы печи для плавки заданного объема загрузки. Однако, следует учесть, что фактическая продолжительность работы печи может отличаться в зависимости от других факторов, таких как состояние изоляции печи, эффективность системы нагрева и т.д.

Важно также учитывать безопасность при работе с муфельной печью и соблюдать все необходимые меры предосторожности.

Вопрос-ответ:

Какие материалы необходимы для изготовления муфельной печи своими руками?

Для изготовления муфельной печи вам понадобятся следующие материалы: кирпичи шамотные, шамотная плита или шамотный кирпич, огнеупорный клей, металлический уголок или профиль, профиль для крепления крышки, футеровочный материал, обмоточный материал для нагревательного элемента, электронагревательные элементы, термоконтроллер, реостат, силовой кабель, клеммы, провода, рукоятки для крышки и дверцы, петли и замки для дверцы.

Как правильно расчитать размеры муфельной печи?

Расчет размеров муфельной печи зависит от требований и целей её использования. Однако, общие принципы расчета включают измерение размеров предметов, которые вы планируете плавить, и добавление дополнительного пространства для расширения материала при нагреве. Также, необходимо учесть теплоизоляцию и толщину футеровки печи. Наиболее надежным способом расчета будет обратиться за помощью к специалистам или использовать готовые проекты с расчетами.

Какой тип печи лучше всего подойдет для плавки металла?

Для плавки металла рекомендуется использовать электрическую муфельную печь. Этот тип печи обладает хорошей теплоизоляцией, обеспечивает равномерную нагрев и достаточную температуру для плавки металла. Кроме того, электрическая печь легко контролируется и может быть использована в домашних условиях.
