Соединение проводов в распределительной коробке — пошаговая инструкция

Соединение проводов в распределительной коробке — это необходимый этап при выполнении электромонтажных работ. Правильное подключение проводов обеспечивает надежность и безопасность электропроводки в доме или квартире. Для выполнения этой задачи потребуются базовые знания и навыки, а также специальные инструменты.

Перед тем как приступить к соединению проводов, необходимо избавиться от напряжения в электрической сети, отключив соответствующую линию по главному выключателю. Далее следует подготовить распределительную коробку, установив ее в нужном месте и удостоверившись в ее надежности и исправности.

Подключение проводов в распределительной коробке начинается с удаления изоляции с концов проводов с помощью специального инструмента, например, кабельного ножа. Затем провода должны быть правильно подсоединены к контактам в распределительной коробке с помощью клеммных соединителей. Важно соблюдать правильную последовательность соединения проводов, чтобы избежать ошибок и неисправностей в электроустановке.

Важно помнить о безопасности при работе с электрическими проводами. Рекомендуется использовать одноразовые перчатки и глазах защитные очки, чтобы избежать возможных травм и поражений током. При подключении проводов следует также убедиться в отсутствии повреждений изоляции и корректном соединении проводов, чтобы избежать возгорания и короткого замыкания. Если в ходе работ возникли сомнения или проблемы, лучше обратиться за помощью к специалисту.

Основные этапы соединения проводов

Соединение проводов в распределительной коробке является одной из важных задач при проведении электромонтажных работ. Неправильное соединение проводов может привести к нестабильной работе электрических устройств, а в некоторых случаях даже вызвать короткое замыкание и возгорание. Поэтому особое внимание следует уделить правильному соединению проводов. В данной статье представлены основные этапы этого процесса.

1. Подготовка распределительной коробки — перед началом работ необходимо убедиться, что распределительная коробка подключена к электрической сети и отключена от электропитания. Также следует проверить наличие всех необходимых инструментов и материалов.
2. Разделение проводов по группам — провода следует разделить по группам в зависимости от их функционального назначения (фаза, ноль, заземление и т.д.). Для удобства ориентации, можно использовать разный цвет проводов для каждой группы.
3. Отделение изолирования на концах проводов — при помощи пассатижей или специального инструмента следует аккуратно удалить изоляцию с концов проводов. Важно не повредить сам провод при выполнении этой операции.
4. Соединение проводов одной группы — провода одной группы (например, фазные провода) необходимо сначала визуально сравнить, чтобы убедиться, что они имеют одинаковый диаметр и строение. Затем провода следует скрутить вместе при помощи пассатижей или специальных соединительных клеммников.
5. Обозначение соединенных проводов — после соединения проводов, рекомендуется обозначить каждую группу проводов, чтобы в дальнейшем было легко идентифицировать их. Для этого можно использовать маркировочные наклейки или термоусадочные трубки.
6. Проверка соединений и изоляции — после того, как все провода соединены, необходимо проверить правильность подключения. Для этого следует использовать мультиметр или другой измерительный прибор. Также следует проверить, что провода не касаются друг друга и имеют надежную изоляцию.
7. Закрепление проводов в распределительной коробке — концы соединенных проводов необходимо аккуратно уложить внутри распределительной коробки. При этом следует учесть, что провода не должны быть перекручены или повреждены. Для фиксации проводов можно использовать специальные кабельные стяжки или клеммы.

Следуя этим основным этапам, можно выполнить правильное и надежное соединение проводов в распределительной коробке. Однако, перед проведением электромонтажных работ рекомендуется проконсультироваться с профессионалами и ознакомиться с требованиями и нормами безопасности.

Выбор правильных соединителей

Правильный выбор соединителей является важным шагом при соединении проводов в распределительной коробке. Он позволяет обеспечить надежное и безопасное соединение, а также минимизировать возможность возникновения проблем с электрической проводкой.

При выборе соединителей следует учитывать несколько факторов:

1. Тип проводов: перед выбором соединителей необходимо определиться с типом проводов, которые будут подключаться. Различные типы проводов требуют разных соединителей, чтобы обеспечить надежность и безопасность соединения.
2. Размер проводов: соединители должны соответствовать размеру проводов, с которыми они будут использоваться. Использование неправильного размера соединителя может привести к несоответствующему соединению и потере электрического контакта.
3. Требования к нагрузке: в зависимости от планируемой нагрузки, необходимо выбрать соединители, которые обеспечат необходимую пропускную способность.
4. Уровень безопасности: при работе с электрическими проводами, безопасность является приоритетом. Поэтому следует выбирать соединители, которые соответствуют требованиям безопасности, например, имеют защиту от короткого замыкания.

Помимо этих факторов, также стоит обратить внимание на качество и надежность соединителей. Рекомендуется выбирать соединители известных и надежных производителей, чтобы обеспечить долгий срок службы и избежать возможных проблем с электрической проводкой.

Подготовка проводов к соединению

Перед началом работы по подключению проводов в распределительной коробке необходимо подготовить сами провода. Ниже приведены основные шаги подготовки проводов к соединению:

1. Выбор проводов. Перед началом работы необходимо выбрать подходящие провода для соединения в распределительной коробке. Ориентируйтесь на требования электротехнических норм и правил безопасности.

2. Обрезка проводов. Приобретенные провода следует обрезать до нужной длины с помощью проволочных ножниц или другого инструмента, предназначенного для этой цели. Оставьте небольшой запас в случае необходимости позже переподключить провод.

3. Очистка проводов. После обрезки необходимо очистить концы проводов от изоляции. Для этого используйте специальный инструмент, например, отрезки изоляционной трубки или кусочки стриппера. Очистите от изоляции примерно 1-1,5 см проводников на каждом конце.

4. Подготовка проводов для соединения. Обработайте очищенные концы проводов с помощью клеммных колечек или проушин, которые будут использоваться для соединения в распределительной коробке. Убедитесь, что провода надежно закреплены в клеммах и готовы к дальнейшим действиям.

После выполнения всех этих шагов провода будут готовы к соединению в распределительной коробке. Важно следовать всем указанным инструкциям и требованиям безопасности при работе с электричеством.

Очистка изоляции

Перед началом соединения проводов в распределительной коробке необходимо очистить изоляцию секций проводов. Для этого следуйте следующим шагам:

1. Подготовьте инструменты. Для очистки изоляции вам понадобятся специальные инструменты, такие как станок для снятия изоляции, нож для разделения проводов, пассатижи и набор кисточек для удаления остатков изоляции.
2. Проверьте электропитание. Прежде чем приступить к очистке изоляции, убедитесь, что все провода отключены от источника питания и не подают напряжение.
3. Очистите концы проводов. Возьмите станок для снятия изоляции или нож для разделения проводов и аккуратно срежьте изоляцию с концов проводов. Оставьте достаточно изолированной области, чтобы провод не касался других проводов или металлических частей.
4. Удалите остатки изоляции. После снятия изоляции с концов проводов, используйте кисточку или специальное средство для удаления остатков изоляции с каждого провода. Убедитесь, что провод полностью очищен и не содержит остатков изоляции.
5. Проверьте качество соединения. После очистки изоляции проверьте, что провода находятся в хорошем состоянии и не повреждены. Убедитесь, что соединение проводов будет надежным и безопасным.

Очистка изоляции проводов перед их соединением является важным шагом для обеспечения правильного функционирования электрической системы. Помните, что неправильное соединение проводов или наличие остатков изоляции может привести к короткому замыканию и серьезным повреждениям. Всегда оставляйте достаточно иглы без изоляции, чтобы гарантировать надежное и безопасное соединение.

Раскручивание жил

Перед выполнением процесса соединения проводов, необходимо раскрутить и обнажить жилы на каждом из них. Для этого следуйте инструкциям:

1. Подготовьте инструменты: используйте кусачки и отвертку соответствующего размера.
2. Выберите жилу: в распределительной коробке провода будут располагаться с разной жилой. Обычно используются провода с жилами, обозначенными цветами: синий, красный и желтый/зеленый.
3. Отрежьте изоляцию: с помощью кусачек аккуратно отрежьте изоляцию провода на несколько сантиметров, оставив жилы полностью видимыми.
4. Раскрутите жилы: с помощью отвертки аккуратно раскрутите концы жилы, чтобы они легко вставлялись в разъемы или скручивались с другими проводами.
5. Удалите изоляцию: с помощью кусачек аккуратно удалите изоляцию с каждой жилы. Будьте осторожны, чтобы не повредить саму жилу.

После выполнения каждого шага проверяйте качество выполненной работы. Раскрученные жилы должны быть ровными, без повреждений, а удаленная изоляция должна быть полностью отделена от провода. В случае обнаружения повреждений или неправильного раскручивания, повторите соответствующий шаг.

После успешного выполнения процесса раскручивания жил, можно переходить к следующему этапу — соединению проводов в распределительной коробке.

Соединение проводов

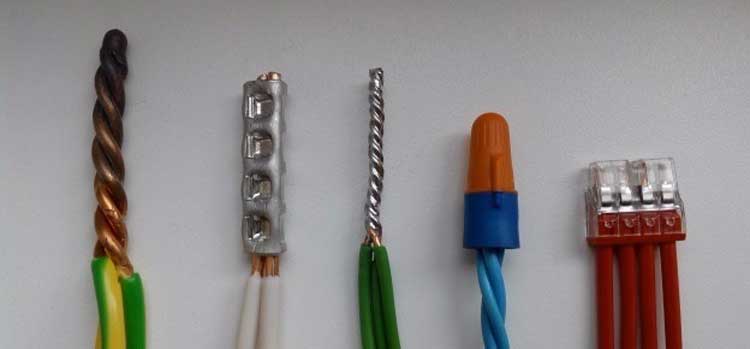

Соединение проводов в распределительной коробке является важным этапом при монтаже электрической системы. От правильного соединения зависит надежность и безопасность работы электропроводки. В этом разделе рассмотрим основные способы и методы соединения проводов.

1. Способы соединения проводов в распределительной коробке:

В зависимости от типа проводов и их назначения, применяются различные способы соединения:

• Соединение проводов одного сечения (одного размера) – провода просто скручиваются и фиксируются с помощью изоленты или клеммной колодки.
• Соединение проводов разного сечения – в этом случае используются специальные клеммы или соединительные клипсы.

2. Последовательность соединения проводов:

При соединении проводов необходимо соблюдать правильную последовательность:

1. Проверьте, чтобы провода были отсоединены от источника питания.
2. Очистите концы проводов от изоляции с помощью специального инструмента.
3. Соедините провода, скрутив их вместе.
4. Зафиксируйте соединение с помощью изоленты, клеммной колодки или другого соединительного элемента.
5. Проверьте правильность соединений и закрепите провода в распределительной коробке.

3. Использование соединительных элементов:

Для более надежного соединения проводов в распределительной коробке рекомендуется использовать специальные соединительные элементы:

• Клеммные колодки – представляют собой пластиковые коробки с клеммами для подсоединения проводов.
• Соединительные клипсы – используются для соединения проводов разного сечения.
• Изолента – широко применяемый элемент для изоляции и фиксации соединения проводов.

Важно помнить, что соединение проводов должно быть надежным и безопасным. При монтаже электрической системы рекомендуется обратиться к профессионалам или ознакомиться с соответствующей документацией.

Скручивание жил

Соединение проводов в распределительной коробке начинается с процесса скручивания жил. Этот процесс необходим для обеспечения надежной и безопасной электрической связи между проводами.

Вот пошаговая инструкция о том, как правильно скрутить жилы:

1. Очистите концы проводов от изоляции. Для этого используйте специальный инструмент — скалку или нож для снятия изоляции.
2. При необходимости усечите концы проводов, чтобы они имели одинаковую длину.
3. Возьмите два провода и перекрестите их, чтобы они образовали крест.
4. Одной рукой прижмите провода друг к другу на кресте, чтобы они не смещались, а другой рукой начните скручивать жилы вместе. Провода должны скручиваться от конца к началу.
5. Скрутите жилы до тех пор, пока они не станут жесткими и плотно сцепленными. Важно не перетягивать жилы, чтобы они не выскочили из скрутки.
6. Если у вас есть более двух проводов, повторите процесс скручивания для каждой пары проводов.

Использование скрутки жил позволяет обеспечить надежный контакт между проводами и предотвратить их самопроизвольное разъединение. После скручивания жил можно приступать к другим этапам подключения проводов в распределительной коробке.

Закрепление скрученных жил

После снятия изоляции с концов проводов и их скручивания, необходимо правильно закрепить скрученные жилы, чтобы обеспечить надежное соединение и предотвратить их расшатывание.

Для закрепления скрученных жил можно использовать несколько методов:

• Спайка проводов — наиболее надежный способ закрепления скрученных жил. Для этого необходимо использовать пайку и флюс. Провода нагреваются до определенной температуры, а затем к ним прикладывается пайка, которая при расплавлении закрепляет скрученные жилы. Способ подходит для соединения медных проводов.
• Использование наконечников — предназначены для закрепления проводов в розетках или выключателях. Наконечник представляет собой металлическую гильзу, которая надевается на конец скрученных жил. Под действием силы отвертки или пинцета гильза сжимается и образует надежное соединение.
• Зажимы соединительные — используются для закрепления скрученных жил при подключении клеммных блоков. Зажимы могут быть различной формы и могут выполнять дополнительные функции, такие как контроль качества соединения или возможность быстрого снятия и подключения проводов.
• Изолента — обычная электрическая изолента может использоваться для закрепления скрученных жил, особенно в случаях, когда нет возможности использовать другие методы либо для временных соединений. Изолента накладывается на скрученные жилы и обеспечивает их защиту от коррозии и случайного контакта с другими проводниками.

Выбор метода закрепления скрученных жил зависит от типа провода, условий эксплуатации и требований стандартов безопасности.

Важно: Перед началом любых работ по закреплению скрученных жил необходимо полностью отключить электрическую сеть и убедиться в отсутствии напряжения на соединяемых проводах.

Необходимые инструменты для соединения проводов

Для успешного соединения проводов в распределительной коробке вам понадобятся следующие инструменты:

• Отвертка: нужна для откручивания клеммных колодок и осуществления соединений проводов с помощью зажимов.
• Кусачки: используются для срезания излишков проводов и обнажения их концов перед соединением.
• Проводники: необходимы для подключения проводов к клеммным колодкам или зажимам.
• Изоляционная лента: помогает защитить соединения проводов от короткого замыкания и непреднамеренных касаний.
• Ножницы для проводов: использование специальных ножниц позволяет безопасно срезать изоляцию проводов.
• Тестер напряжения: помогает проверить наличие напряжения в проводах перед их соединением.

С помощью этих инструментов вы сможете надежно и безопасно соединять провода в распределительной коробке, обеспечивая надежность и эффективность работы электрической сети.

Вопрос-ответ:

Как провести соединение проводов в распределительной коробке?

Для соединения проводов в распределительной коробке необходимо выполнить несколько шагов. Сначала подготовьте провода, обнажив концы изоляции. Затем соедините провода, используя соединительные клеммы или терминалы. Проверьте правильность соединения и убедитесь, что провода надежно закреплены. В конце, закройте распределительную коробку крышкой или крышкой-винтом.

Что делать, если провода в распределительной коробке не подходят для соединения проводов?

Если провода в распределительной коробке не подходят для соединения проводов, вы можете использовать специальные адаптеры или переходники. Другой вариант — заменить провода новыми, подходящими для данной задачи. Если вы не уверены, какой вариант выбрать, лучше проконсультироваться с профессиональным электриком.
